化纖行業按形狀分長絲纖維，短纖維，異性纖維，復合纖維，變形絲等，而化纖紡出的細絲是從噴絲板的微孔中經過多道工藝噴出而成，噴絲板微孔的好壞會直接紡絲的產品質量，下面簡單介紹一下噴絲板的知識。

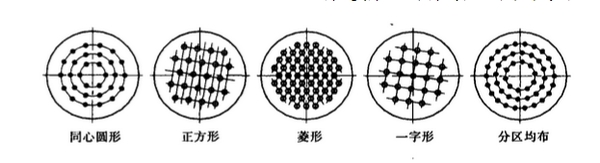

一．噴絲板微孔分布形式

二．噴絲板微孔主要孔型

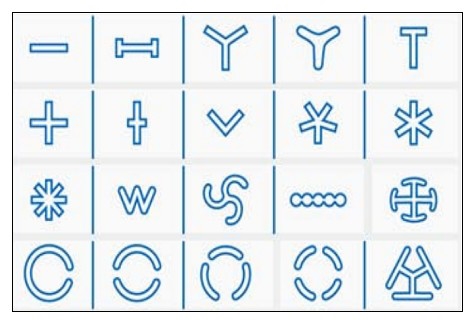

噴絲板孔型多數分為圓形，當然三葉型也是比較常見的，也有如C型，扇形等不規則孔型，而圓形是使用最為廣泛的形狀，以下是常見異形孔形狀：

三、用什么儀器來對噴絲板的微孔合格性能進行檢測呢，一般用噴絲板鏡檢儀，它的主要原理就是相機通過捕捉到鏡頭的畫面進行抓拍圖片，通過專用的軟件可以對各種圖片進行分析，從而得出結論噴絲板微孔是不是堵了？根據配置不同可以將本儀器可以分為手動噴絲板鏡檢儀和全自動噴絲板鏡檢儀，在這里要著重推薦常州市雙固頓達機電科技有限公司這家工廠。

三．噴絲板鏡檢儀選型

（1） 噴絲板鏡檢儀的選型主要是根據以下幾個參數來決定：

1. 微孔分布形式

2. 微孔形狀

3. 相鄰微孔間距

4. 微孔孔徑

5.微孔外徑（如圓形噴絲板需要客戶告知直徑，長方形噴絲板需要客戶告知長寬高參數方便制作夾具）

2）常州市雙固頓達機電科技有限公司研發的噴絲板鏡檢儀的種類主要有以下幾種

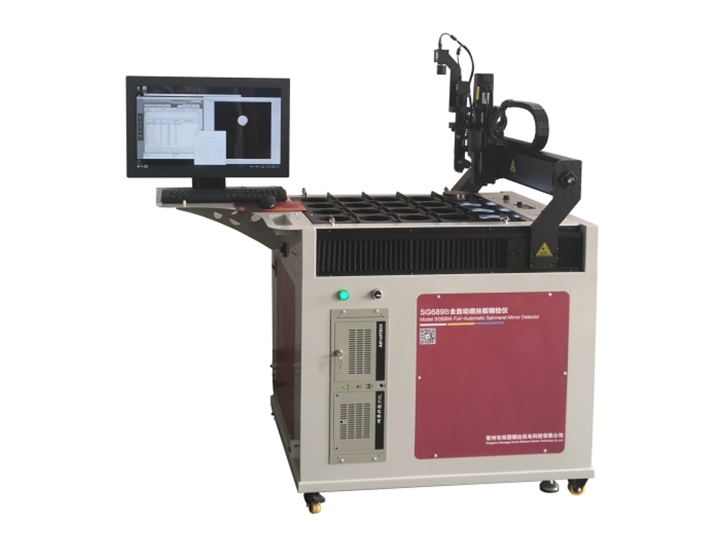

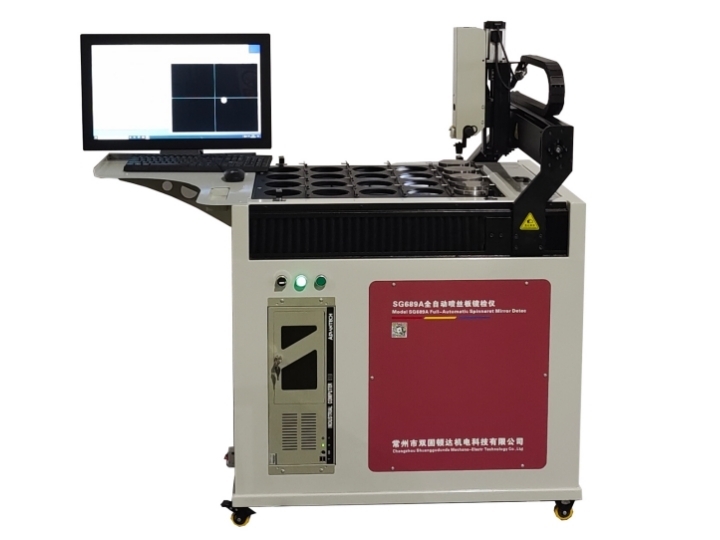

1. SG689A型全自動噴絲板鏡檢儀

1-2 SG689A雙鏡頭全自動噴絲板鏡檢儀

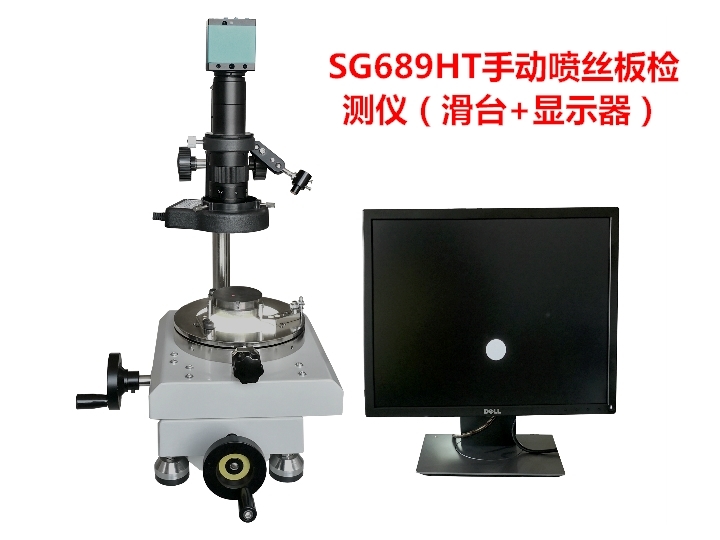

2-1 SG689JS手動噴絲板鏡檢儀（金屬臺面臺面+顯示器）或SG689HT手動噴絲板鏡檢儀（滑臺+顯示器）不帶軟件

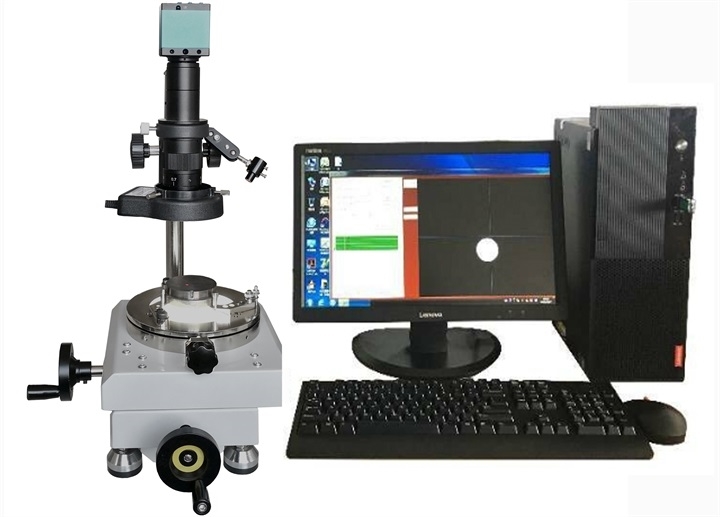

2-2 SG689M手動噴絲板鏡檢儀（滑臺+軟件）（帶軟件）

（3）簡單介紹全自動噴絲板鏡檢儀：SG689A全自動噴絲板鏡檢儀適用于孔徑大于0.08mm孔距大于1mm的所有類型的噴絲板（所以孔型，和微孔分布均可測量），檢測速度0.2-1s/孔左右，各種詳細參數如孔徑，周長，面積，污垢，異型孔特殊參數(如三葉孔葉長，葉寬)均可測量，具有節省人力，提高生產效率的作用，同時因?yàn)樽詣?dòng)化程度高，所以價格高于手動噴絲板鏡檢儀（SG689A包含了SG689M系列手動噴絲板鏡檢儀所有優點，同時自動化程度高減少了人為因素對檢測結果產生的影響）。

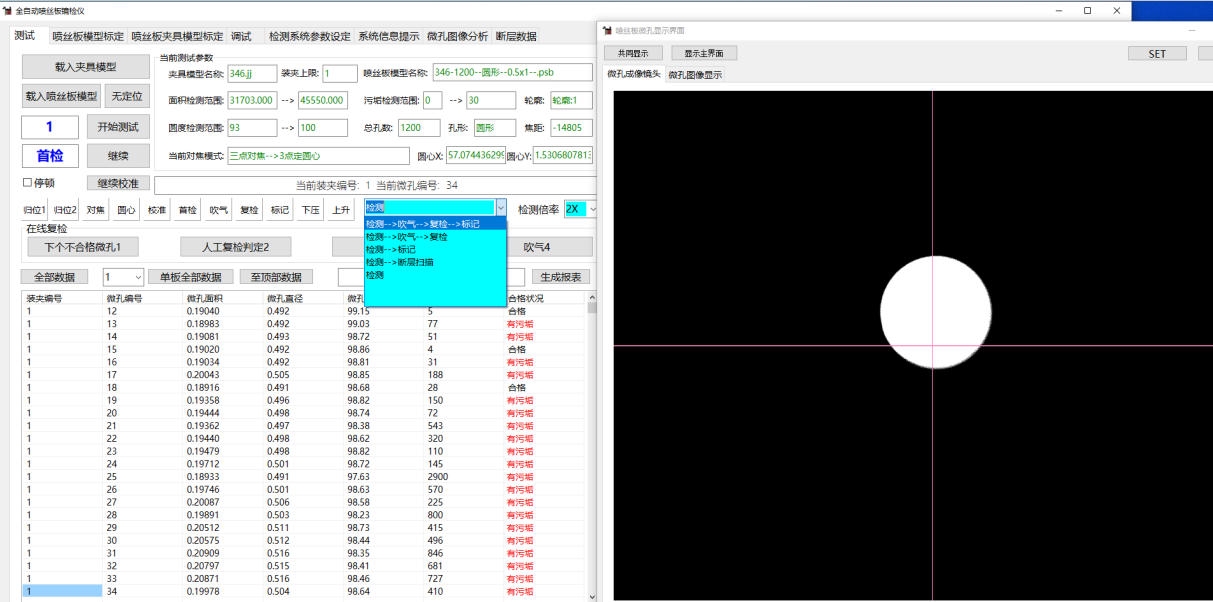

軟件界面

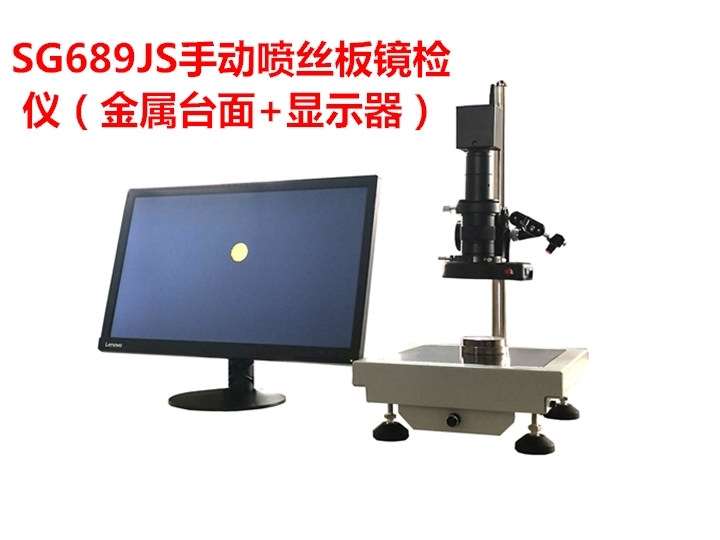

（4）SG689JS型手動噴絲板鏡檢儀（不帶軟件），該型號為最常見的鏡檢儀，主要由工作臺，支架，光源，相機，鏡頭，顯示器組成（該相機采用vga接口相機，直連顯示器），作用相當于顯微鏡，主要作用是通過鏡頭將待檢測微孔放大，通過相機在屏幕上成像，然后通過肉眼來觀察微孔中是否有污垢，以及微孔是否變形，該鏡檢儀可以粗略觀察微孔，但是微孔尺寸，以及微孔輕微的變形肉眼是無法觀測的，該系列儀器還可以定制滑臺操作款式。

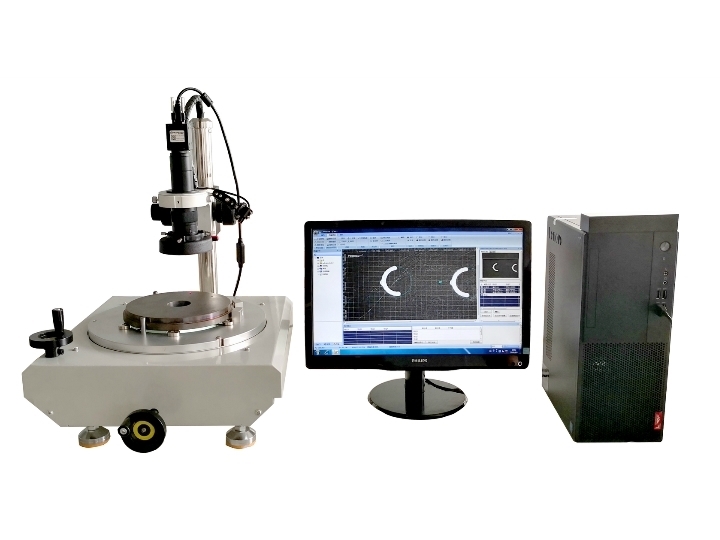

（5）SG689手動噴絲板鏡檢儀（帶軟件），主要原理和SG689相同，但是該款噴絲板鏡檢儀是可以連接到電腦的（采用USB相機安裝驅動后可連接到電腦），首先對于采集到的圖像可以進行預處理，如圖像的銳化，圖像的二值化，圖像的濾噪，并且配有軟件來測量各種孔形的詳細尺寸。同時還可以生成檢測報告，對檢測的微孔圖片進行保存，方便對噴絲板的各項參數進行統計，軟件界面如下。主要分為標配軟件和定制軟件：

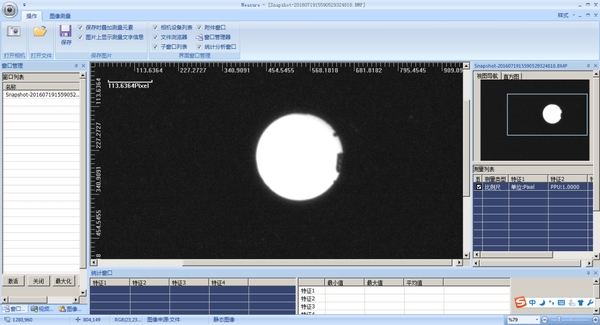

  標配軟件

定制軟件

（6）關于工作臺和夾具的選型，SG689A全自動噴絲板鏡檢儀上的夾具是需要定制的，不同的噴絲板外形需要使用不同的夾具，SG689手動噴絲板鏡檢儀系列對于普通孔距較大的噴絲板可以不安裝夾具，直接將噴絲板置于下光源上方即可，如果孔距小則可以選配滑臺操作，裝配滑臺后可以顯著提高檢測效率，如果微孔分布是同心圓分布的，則可以配置單軸加圓周的滑臺（裝配滑臺后找孔將非常方便）。

（7）光源的選擇，通常手動噴絲板鏡檢儀配白光光源，因?yàn)槿搜圩R(shí)別白光比較方便，全自動噴絲板鏡檢儀采用鏡頭自帶光源，無需再外界光源了。

四、常州市雙固頓達機電科技有限公司自主開發的SG689A型全自動噴絲板鏡檢儀測量軟件簡介（部分介紹

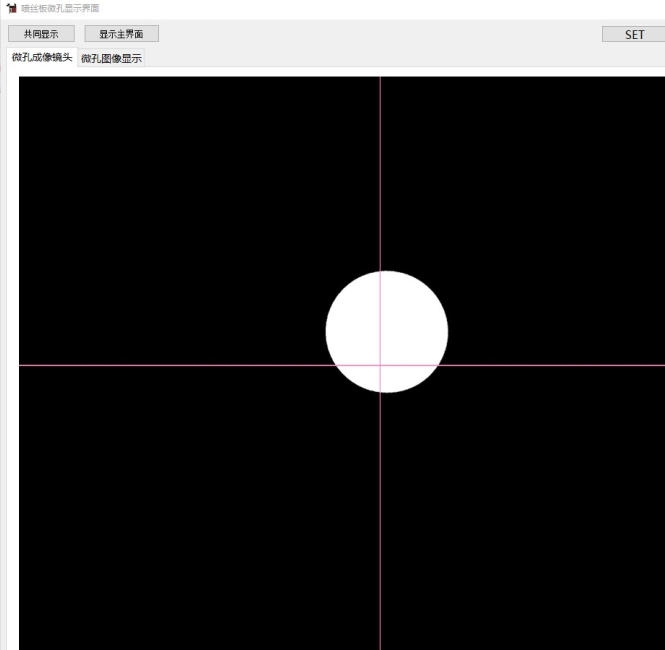

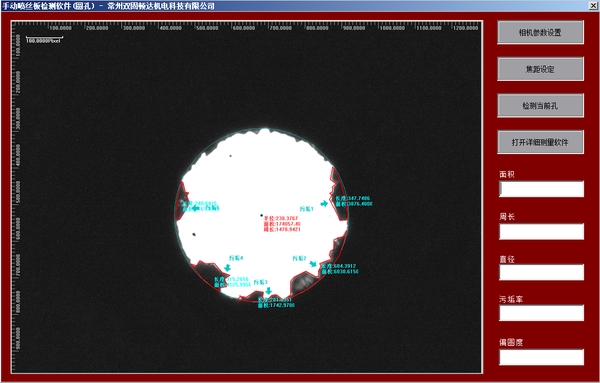

噴絲板孔檢測畫面
